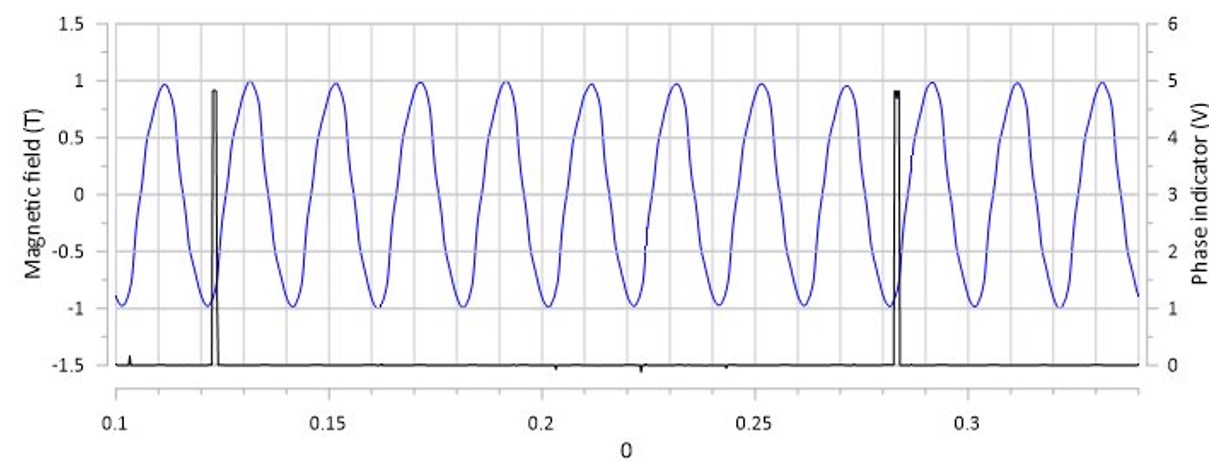

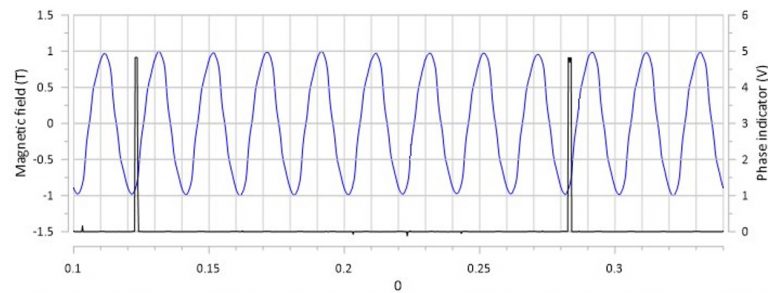

Eksempel: Måling av magnetfelt sammen med fase-giver.

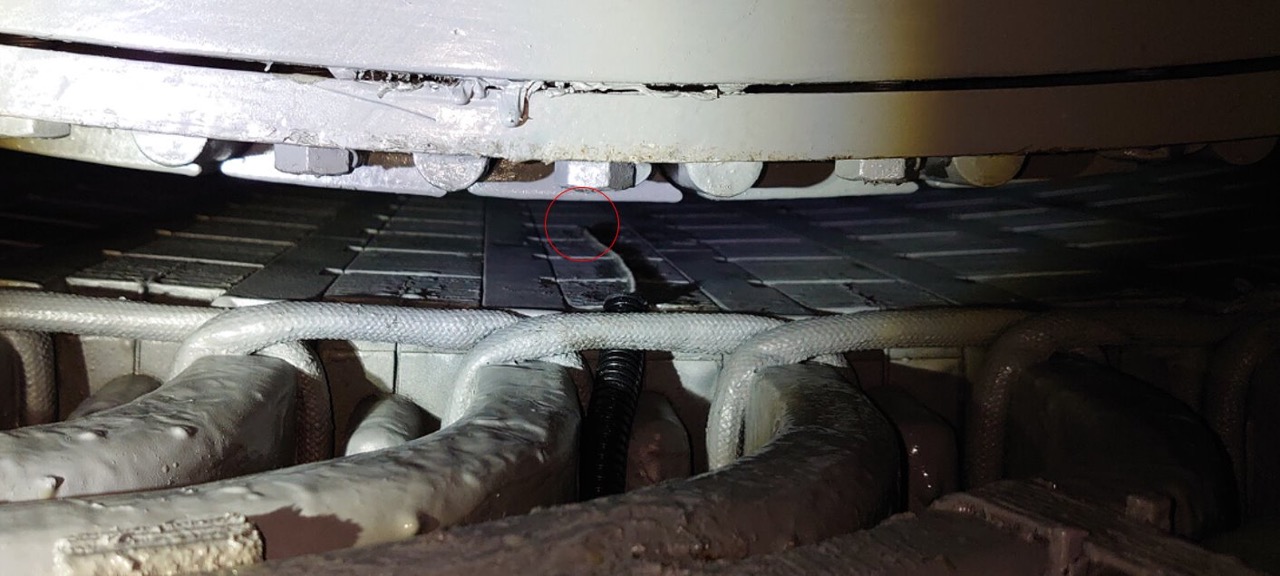

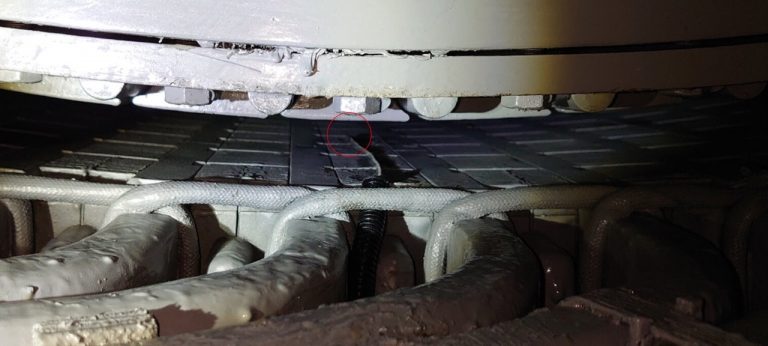

Magnetfeltmåler limt på stator i luftgapet på generator.
Inngang
Inngang
Kvalitet
Hvordan
Rotorpol magnetfelt
> 1000Hz
Minimum 1 Magne-feltmåler som limes på stator inne i luftgapet
Fasegiver
> 1000Hz
Egnet sensor
Resultat
Resultat
Kvalitet
Hvordan
Polnummer med størst magnetfelt amplitude-verdi
Heltall. Hvert beregnings-intervall
OPC UA.
Polnummer med minst magnefelt amplitude-verdi
Heltall. Hvert beregnings-intervall
OPC UA.
Teknisk oppsummering
- Identifiserer magnetfelt for hver enkelt pol, og rapporterer poler med minst og størst verdi på magnefelt.
- Beregningsintevallet kan basere seg på tidsrom eller over et antall omdreininger.
- Plugin kan kombineres med Plugin for Orbit for utvidet overvåkning av akselsystemet.
